鉸鏈波紋補償器(JY)
鉸鏈波紋補償器也稱鉸鏈波紋伸縮節、鉸鏈波紋膨脹節、波紋膨脹節，適用于角位移的補償。
產地：河北省>泊頭市
供應商：河北偉業波紋管制造有限公司
鉸鏈波紋補償器(JY)詳細內容介紹

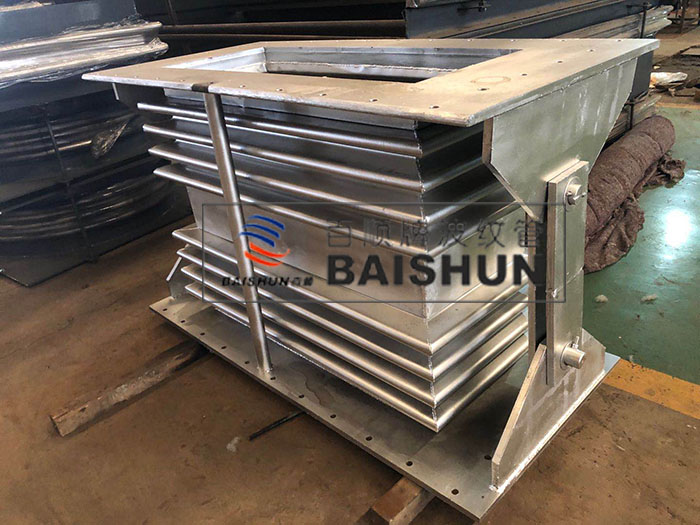

鉸鏈波紋補償器習也叫鉸鏈波紋補償器也稱鉸鏈波紋伸縮器、鉸鏈型補償器、波紋膨脹節，適用于角位移的補償。由構成其工作主體的波紋管（一種彈性元件）和端管、支架、法蘭、導管等附件組成。通過銷軸的連接使得它能夠實現單個平面內的角向位移，兩個配對使用的話能實現管道的橫向位移。
【產品名稱】：JJL型鉸鏈波紋補償器
【產品別名】：鉸鏈型補償器
鉸鏈式波紋膨脹節
【產品規格】：【DN32mm-DN4000mm】
【產品壓力】：0.6-2.5MPa
【執行標準】：GB/T12777-2019
【適用范圍】：【弱酸、弱堿、弱腐蝕類、油、熱水、冷水等】
【產品材質】：碳鋼，球墨鑄鐵，不銹鋼.
【產品顏色】：藍色，可根據客戶要求調色.
【工作溫度】：-40度至80度
一、鉸鏈波紋補償器連接方式：
1、法蘭連接
2、接管連接
二、鉸鏈波紋補償器角向補償量：
±4度－±9度
三、鉸鏈波紋補償器特點：
1、單式鉸鏈式波紋膨脹節在安裝前應先檢查其型號、規格及管道配置情況，符合設計要求。
2、單式鉸鏈波紋伸縮節的鉸鏈轉動平面應與位移轉動平面一致。
3、鉸鏈波紋補償器所有活動元件不得被外部構件卡死或限制其活動范圍，應確保各活動部位的正常動作。
4、嚴禁用波紋補償器變形的方法來調整管道的安裝超差，以免影響補償器的正常功能、降低使用壽命及增加管系、設備、支承構件的載荷。
5、組裝過程中，不允許焊渣飛濺到波殼表面，不允許波殼受到其它機械損傷。
6、管系安裝完畢后，應盡快拆除
單式鉸鏈波紋伸縮節
上用作安裝運輸的黃色輔助定位構件及緊固件，并按設計要求將限位裝置調到規定位置，使管系在環境條件下有充分的補償能力。
四 、
鉸鏈波紋補償器訂貨參數
（1）結構長度
（2）連接形式
（3）公稱直徑、全通徑、縮徑、管道尺寸
（4）用介質及溫度、壓力范圍
（5）實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。
